ZJTEX ELECTRIC MOTOR
BRUSHLESS SERVO MOTOR

SPECIFICATION
BL2230.... series  BL2230-0609  BL2230-0915  BL2230-1202  BL2230-1220
Norminal voltage  6  9  12  12  V
Terminal resistance, phase to phase  0.6  0.6  6.0  0.6  ohm
Output Power  9  15  2  20  W
Efficiency  77 84 85 88  %
No-load Speed  6,000  9,750  11,500  13,000  rpm
No-load Current  0.04  0.04  0.11  0.04  A
Stall Torque  100  100  31  100  mN.m
Friction Torque  0.3  0.3  0.3  0.3  mN.m
Speed constant  1,000  1,320  1,000  1,250  rpm/V
Back-EMF constant  1.00  0.75  0.10  0.80  mV/rpm
Torque constant  7.9  7.2  10.43  7.8  mN.m/A
Current constant  0.12  0.14  0.10  0.13  A/mN.m
Slope of n-M curve  79  84  737  88  rpm/mN.m
Mechanical time constant  0.1  0.1  0.1  0.1  ms
Rotor Inertia  0.036  0.018  0.018  0.018  gcm?
Angular Acceleration  30.5  30.5  30.5  30.5  10?rad/s?
Thermal Resistance  24/90  24/90  24/90  24/90  K/W
Thermal Time constant  24/680  24/680  24/680  24/680  s
Operating Temperature Range  -30 ~ +85  -30 ~ +85  -30 ~ +85  -30 ~ +85  ˇăC
Commutation  Electronic  Electronic  Electronic  Electronic
Shaft Bearings  NSK Bearings  NSK Bearings  NSK Bearings  NSK Bearings
Shaft load max - radial at 3,000/50,000rpm (5mm from bearing)  45.5/0.24  45.5/0.24  45.5/0.24  45.5/0.24  mN
Shaft load max - axial at 3,000/50,000rpm (axial push-on only)  36/24 36/24  36/24  36/24  mN
Shaft load max - axial at standstill (axial push-on only)  60  60  60  60  mN
Shaft Play - radial  <0.015  <0.015  <0.015  <0.015  mm
Shaft Play - axial  0  0  0  0  mm
Magnet Material  Nd-Fe-B  Nd-Fe-B  Nd-Fe-B  Nd-Fe-B
Housing Material  Aluminium  Aluminium  Aluminium  Aluminium
Weight  45  45  45  45  g
Direction of Rotation  Electronic Reversible  Electronic Reversible  Electronic Reversible  Electronic Reversible
Recommended values for continuous operation  BL2230-0609  BL2230-0915  BL2230-1202  BL2230-1220
Speed up to  10,000  15,000  17,500  15,000  rpm
Torque up to  19  17  31  17  mN.m
Current up to  2  2  1.4  2  A

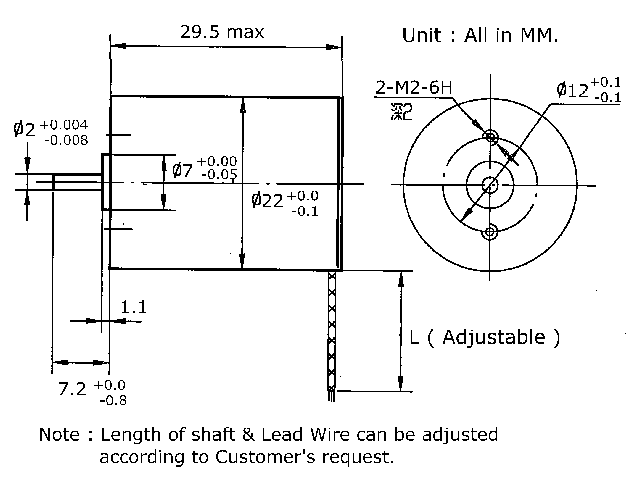

DIMENSION
